Es gibt zwei Wege die Berechnung zu starten:

1. Mit Auswahl der Berechnungs- und Prozesseinstellungen
2. Schnelle Berechnung mit den zuletzt verwendeten Berechnungs- und Prozesseinstellungen

Bei der 1. Auswahl öffnet sich ein Fenster, bei welchem die Prozessparameter sowie die Berechnungseinstellungen geändert werden können. Die Einstellungen werden im Folgendem vorgestellt. Mit Bestätigung des Buttons Berechnen… startet die Berechnung und die Fortschritts- und Berichtanzeige der Berechnung erscheint.

Bei der 2. Auswahl werden die zuletzt bekannten Prozess- und Berechnungseinstellungen verwendet und es erscheint sofort die Fortschritts- und Berichtanzeige.

Im oberen Teil der Fortschritts- und Berichtanzeige erscheint das Berechnungsprotokoll. Der Berechnungsablauf ist anhand der Aneinanderreihung unten im Fenster zu erkennen.
Hierbei bedeutet:

• Grün: Erfolgreiche Berechnung
• Orange: Warnmeldung
• Rot: Fehlermeldung

Durch Klicken auf ein oranges oder rotes Feld springt das Protokoll direkt zu der dazugehörigen Warn- bzw. Fehlermeldung.

Bei den Prozessparametern wird unterschieden zwischen notwendigen und optionalen Parametern.
Die notwendigen Parameter werden für eine Berechnung zwingend benötigt.
Optionale Parameter sind freiwillige Eingaben, welche sofern die Prozessgrößen bekannt sind, zu einer verbesserten Simulationsgenauigkeit führen können.

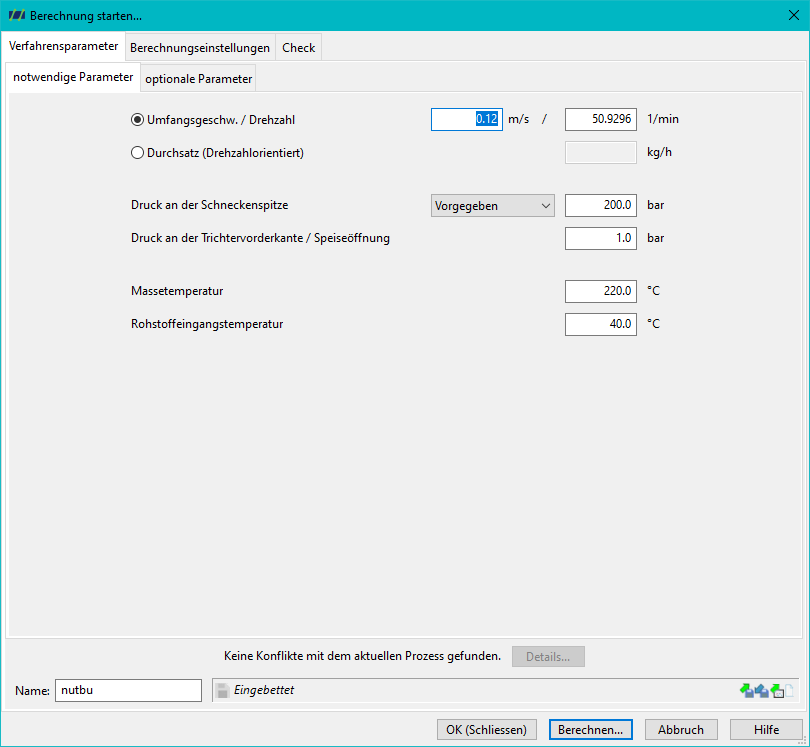

Die notwendigen Prozessparameter benötigen folgende Eingaben:

• Wahlweise Vorgabe einer Umfangsgeschwindigkeit/Schneckendrehzahl ODER Vorgabe eines Durchsatzes (Drehzahlorientiert).
  Bei Vorgabe des Massedurchsatzes wird die Drehzahl iterativ berechnet, sodass der vorgegebene Durchsatz erreicht wird.
  Die Vorgabe eines Durchsatzes zusammen mit einer Drehzahl ist über die optionale Vorgabe des Massedurchsatzes möglich.
• Druck an der Schneckenspitze (Vorgegeben oder Werkzeugkennlinie sofern ein Werkzeug definiert ist)
• Druck an der Trichtervorderkante
• Vorgabe der Masse-Endtemperatur (für ein initiales Temperaturprofil, siehe auch „Temperatur iterieren“ bei den Berechnungseinstellungen)
• Rohstoffeingangstemperatur

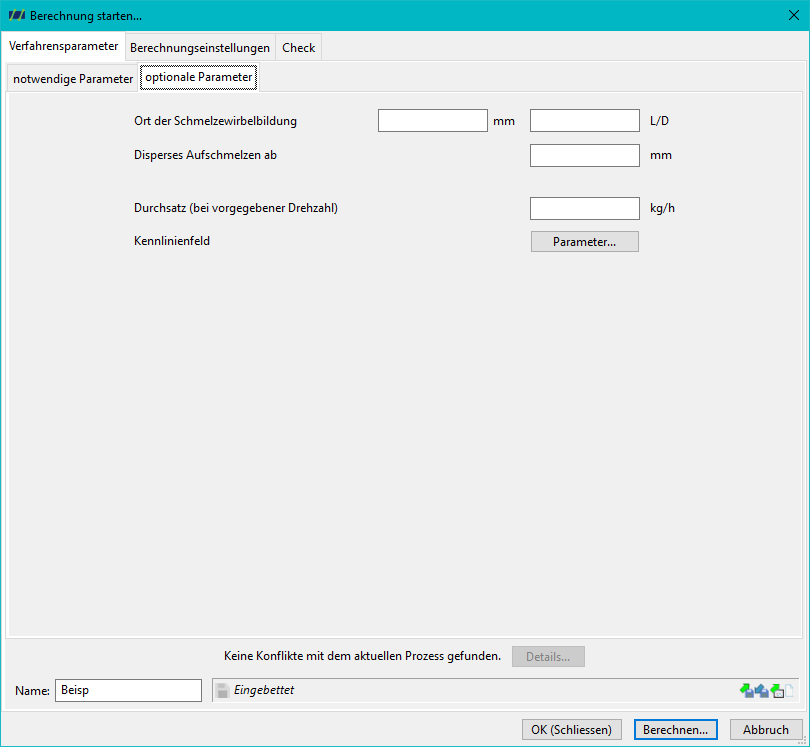

Bei den optionalen Prozessparametern können Werte eingegeben werden mit dem Ziel einer genaueren Berechnungsgenauigkeit. Vorgebbar sind:

• Ort der Schmelzewirbelbildung (OSW). Ab diesem Punkt beginnt das Aufschmelzen
• Start des dispersen Aufschmelzens. Ab diesem Punkt wird spätestens mit dem dispersen Aufschmelzmodell weitergerechnet
• Durchsatz (bei vorgegebener Drehzahl)
• Parameter für das Kennlinienfeld. Hier lassen sich 3 Drehzahlen sowie 3 Gegendrücke vorgeben, sodass automatisiert in einem vollfaktoriellen Versuchsplan (9 Versuchspunkte) Kennlinien für den Extruder berechnet werden können (in REXng noch nicht implementiert)

Die Berechnungseinstellungen sind in 4 Abschnitte unterteilt:

• siehe auch Durchsatz

Hier sind grundsätzlich drei Einstellungen möglich

• Schmelzedominiert: Standardeinstellung, die Schmelzeförderung dominiert den Durchsatz
• Kopplung Feststoffförderung: die Feststoffförderung der Einzugszone wird mit berücksichtigt
• Nutbuchse: der Durchsatz wird durch die Nutbuchse bestimmt

Sofern eine Nutbuchse definiert ist lässt sich weiterhin auswählen, ob die Berechnung

• Fördersteif (Standard) oder
• Grenzdrehzahlorientiert

durchgeführt werden soll und ebenfalls kann die Förderfallunterscheidung ausgewählt werden.

Weiterhin kann ausgewählt werden, ob die Durchsatzberechnung ein Wandgleiten berücksichtigen soll. In diesem Fall werden entsprechende Materialdaten benötigt.

Bei Schnecken mit Barrierezonen gibt es zwei Auswahlmöglichkeiten zur Druck-Durchsatzberechnung

• Das analytische Knotenpunktverfahren: basierend auf Netzwerktheorie, Standard
• Annahme eines konstanten Druckgradienten zwischen Feststoff- und Schmelzekanal

Sollte eine Barrierezone verstopfen (Feststoffbettbreite y im Feststoffkanal erreicht durch Kompression des Kanals über 100% Kanalbreite, innerhalb einer Barrierezone) gibt es folgende Auswahlmöglichkeiten

• Weiterhin konventionell Aufschmelzen, in diesem Fall wechselt der Feststoff mit in den Schmelzekanal und in beiden Kanälen wird das konventionelle Aufschmelzen berechnet
• Disperses Aufschmelzen ab dem Ort der Verstopfung

Kommt es zu Feststoffbettbreiten von über 100% außerhalb einer Barrierezone bricht die Aufschmelzberechnung mit einer Warnmeldung ab.

Weiterhin kann ausgewählt werden, ob die Meldung eines zu geringen Einrieseldurchsatzes durch den Trichter angezeigt oder unterdrückt werden soll. Die Anzeige der Meldung ergibt nur Sinn, wenn ein Trichter definiert wurde. Andernfalls wird eine runde Trichteröffnung in Größe des Extrudernenndurchmessers angenommen.

• siehe auch Aufschmelzen

Nur für Entgasungsschnecken sind drei Möglichkeiten auswählbar:

• bis Entgasungszone: Standard, die Aufschmelzberechnung stoppt bei der ersten Entgasungszone
• ab Entgasungszone konventionell: konventionelles Aufschmelzen auch in/nach der Entgasungszone. Wurde das disperse Aufschmelzen jedoch bereits beispielsweise durch ein Scherteil vor der Entgasungszone forciert, wird auch weiterhin dispers weitergerechnet
• ab Entgasungszone dispers: disperses Aufschmelzen in/nach der Entgasungszone

• siehe auch Temperatur

• Wird Temperatur iterieren nicht ausgewählt, wird die Berechnung nur mit einem initialen Temperaturprofil berechnet. Dieses wird durch einen linearen Verlauf der Temperatur von der Aufschmelztemperatur ($T_G$ / $T_K$) an der Trichtervorderkante bis zur vorgegebenen Masse-Endtemperatur (siehe notwendige Prozessparameter) an der Schneckenspitze beschrieben. Bei Entgasungsextrudern gilt die vorgegebene Masse-Endtemperatur bereits für den Beginn der ersten Entgasungszone und bleibt anschließend konstant.
  Wird Iteration der Endtemperatur ausgewählt, wird das berechnete Temperaturprofil iterativ für eine erneute Berechnung des gesamten Prozesses verwendet, bis ein stationärer Zustand (keine Änderung der Endtemperatur) erreicht wird.
• Sofern eine Innentemperierung definiert ist, lässt sich die Berechnung der Innentemperierung aktivieren bzw. deaktivieren.

• siehe auch Leistung

Es lassen sich drei Leistungsmodelle auswählen:

• Enthalpie
• Isotherm
• Nichtisotherm

In der Übersicht Check wird zusammengefasst, welche Verläufe und Kenngrößen berechenbar (grüner Haken) oder nicht berechenbar (Ausrufezeichen) sind.
Mit Klick auf das Ausrufezeichen wird der Grund, warum ein Verlauf oder eine Kenngröße nicht berechenbar ist, angezeigt.
