Zykluszeitberechnung
→ Zur grafischen Darstellung der Zykluszeit
Die Bestimmung der Zykluszeitberechnung ist Teil der Verfahrensparameter.
Über die Drop-Down-Auswahl werden 4 verschiedene Möglichkeiten zur Bestimmung der Zykluszeit zur Verfügung gestellt.
Grundsätzlich gilt:
$$t_{Zyklus}=t_{Dosier}+t_{Stillstand}$$
Die Stillstandszeit beinhaltet somit unter anderem auch die Einspritzzeit und Nachdruckzeit. Somit muss gelten:
$$t_{Stillstand} \geq t_{Einspritzen} + t_{Nachdruck}$$
Drehzahl wird berechnet, Zeiten vorgegeben
In diesem Modus müssen die drei Felder
- Zykluszeit
- Dosierzeit
- Stillstandszeit
ausgefüllt werden. Jeweils 2 Eingaben sind möglich, der dritte Wert wird berechnet. Aus dem Einspritzvolumen (notwendige Angabe) und der Dosierzeit ergibt sich der Massedurchsatz. Die Drehzahl, mit welcher dieser Massedurchsatz erreicht wird, wird von PSI berechnet.
Drehzahl wird berechnet, Durchsatz vorgegeben
In diesem Modus müssen die beiden Felder
- Stillstandszeit
- Durchsatz
ausgefüllt werden. Aus dem Durchsatz und dem Einspritzvolumen (notwendige Angabe) ergibt sich die Dosierzeit und somit ebenfalls die Zykluszeit. Die Drehzahl, mit welcher der vorgegebene Massedurchsatz erreicht wird, wird von PSI berechnet.
Drehzahl und Zykluszeit vorgegeben
In diesem Modus müssen die beiden Felder
- Drehzahl
- Zykluszeit
ausgefüllt werden. Basierend auf der Drehzahl wird der Massedurchsatz berechnet, optional kann dieser auch vorgegeben werden. Aus dem Massedurchsatz und dem Einspritzvolumen (notwendige Angabe) wird die Dosierzeit berechnet, ebenfalls ist somit die Stillstandszeit bekannt.

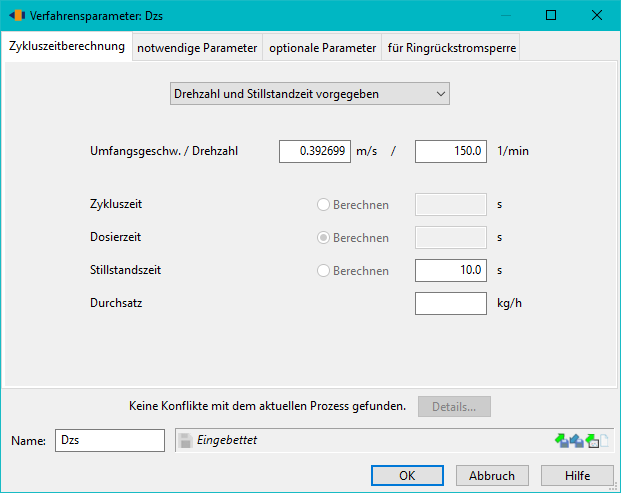

Drehzahl und Stillstandszeit vorgegeben
In diesem Modus müssen die beiden Felder
- Drehzahl
- Stillstandszeit
ausgefüllt werden. Basierend auf der Drehzahl wird der Massedurchsatz berechnet, optional kann dieser auch vorgegeben werden. Aus dem Massedurchsatz und dem Einspritzvolumen (notwendige Angabe) wird die Dosierzeit berechnet, ebenfalls ist somit die Zykluszeit bekannt.
