Zylindrisches und konisches Scherteil

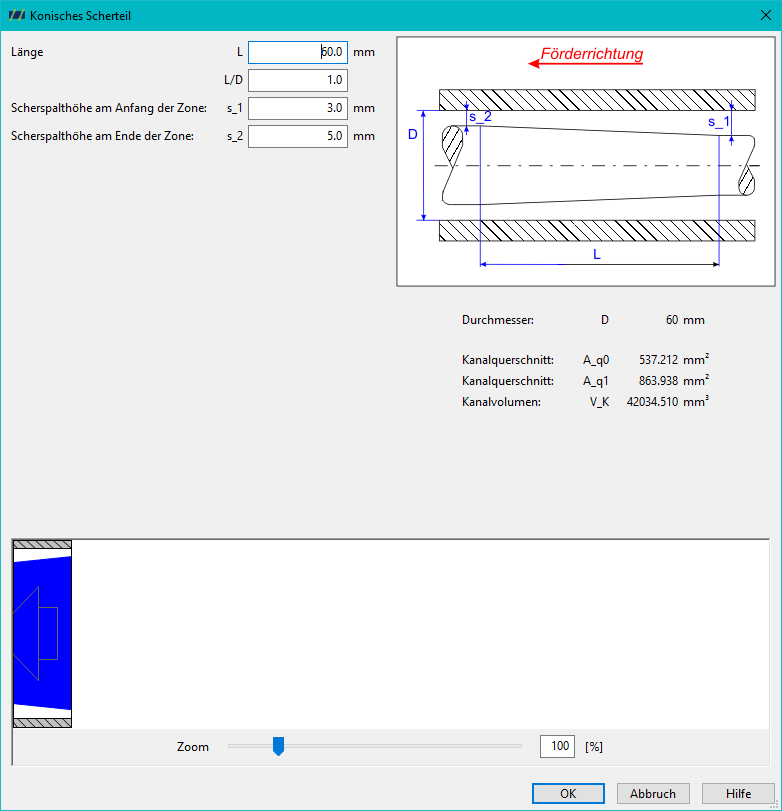

Zur vollständigen Definition dieser beiden Schneckenelemente müssen nur zwei bzw. drei Werte eingegeben werden. Dies sind beim zylindrischen Scherteil die Länge $L$ und Scherspalthöhe $s$, beim konischen Scherteil die Länge, Anfangs- und Endscherspalthöhe $s_1$ und $s_2$.
Da beim zylindrischen und konischen Scherteil kein Schneckenspiel editiert werden kann, ist zu beachten, dass die Scherspalthöhe im Gegensatz zu den anderen Elementen vom Scherteilgrund bis zum Zylinderinnendurchmesser reicht.
