Eingabe innentemperierter Schnecken
Innentemperierte Schnecken
Es ist in REX möglich „extern“ innentemperierte Schnecken zu berechnen. „Extern“ bedeutet hierbei, dass ein externes Temperiergerät ein Kühlmedium mit einer definierten Eingangstemperatur und Durchflussmenge durch den Schneckenkern spült, um diesen zu temperieren. In der Regel geht es hierbei um eine Kühlung, es lässt sich allerdings auch eine Erwärmung berechnen.

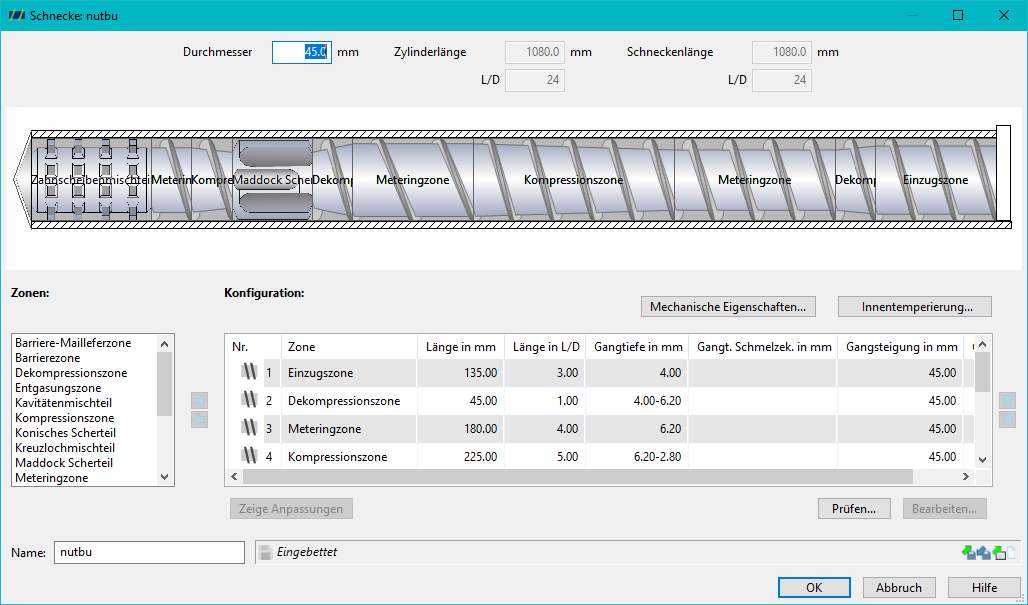

Die Definition der Innentemperierung erfolgt über den Dialog zur Schneckeneingabe und dem Button Innentemperierung.
In dem sich öffnenden Fenster kann oben in der Dropdown-Liste eingestellt werden, ob die Schnecke keine Innentemperierung, oder eine externe Innentemperierung hat.

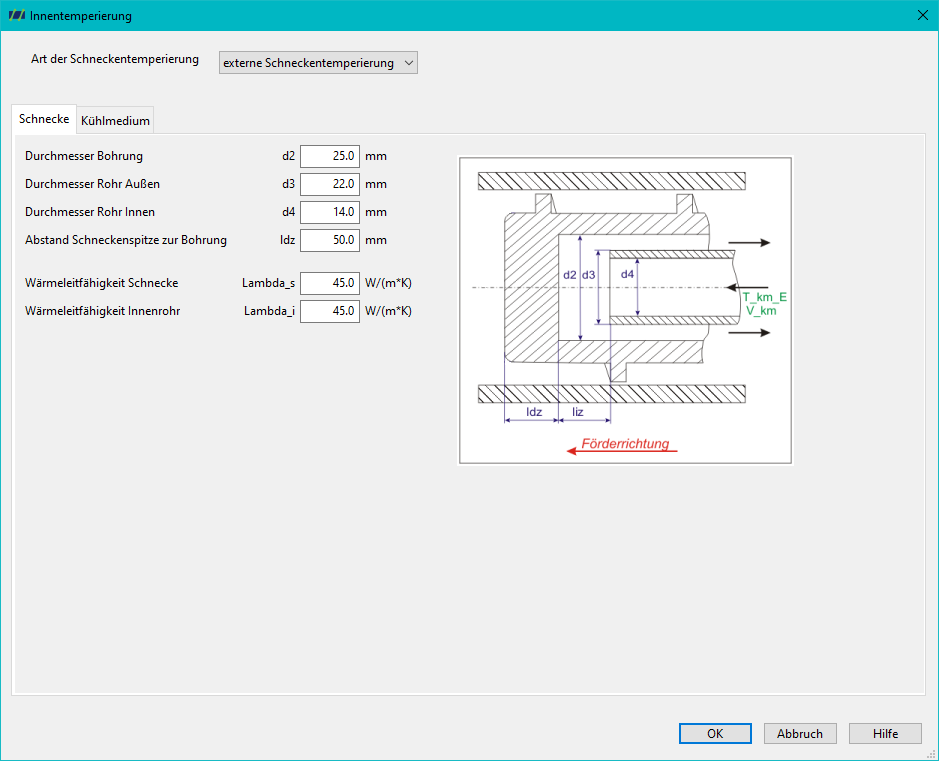

Unter dem Reiter Schnecke muss die Bohrung und das Innenrohr sowie die Wärmeleitfähigkeit der Schnecke und des Innenrohrs vorgegeben werden. Für Stahl wird hier standardmäßig 45 W/(m*K) angenommen.

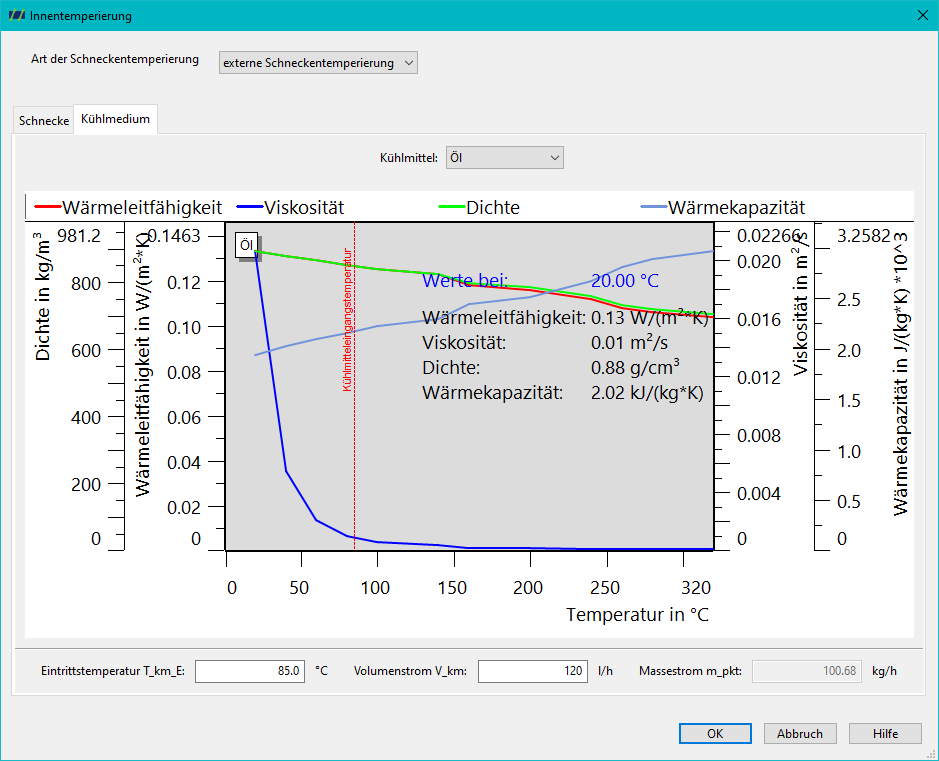

Im Reiter Kühlmedium muss das Temperiermedium definiert werden. Es kann ausgewählt werden zwischen Wasser, Öl (Regloplas RO 150) und einem benutzerdefinierten Medium. Neben dem Medium selber muss unten im Fenster zusätzlich noch die Eintrittstemperatur und die Durchflussmenge vorgegeben werden.
