Schlepp-Druckströmung

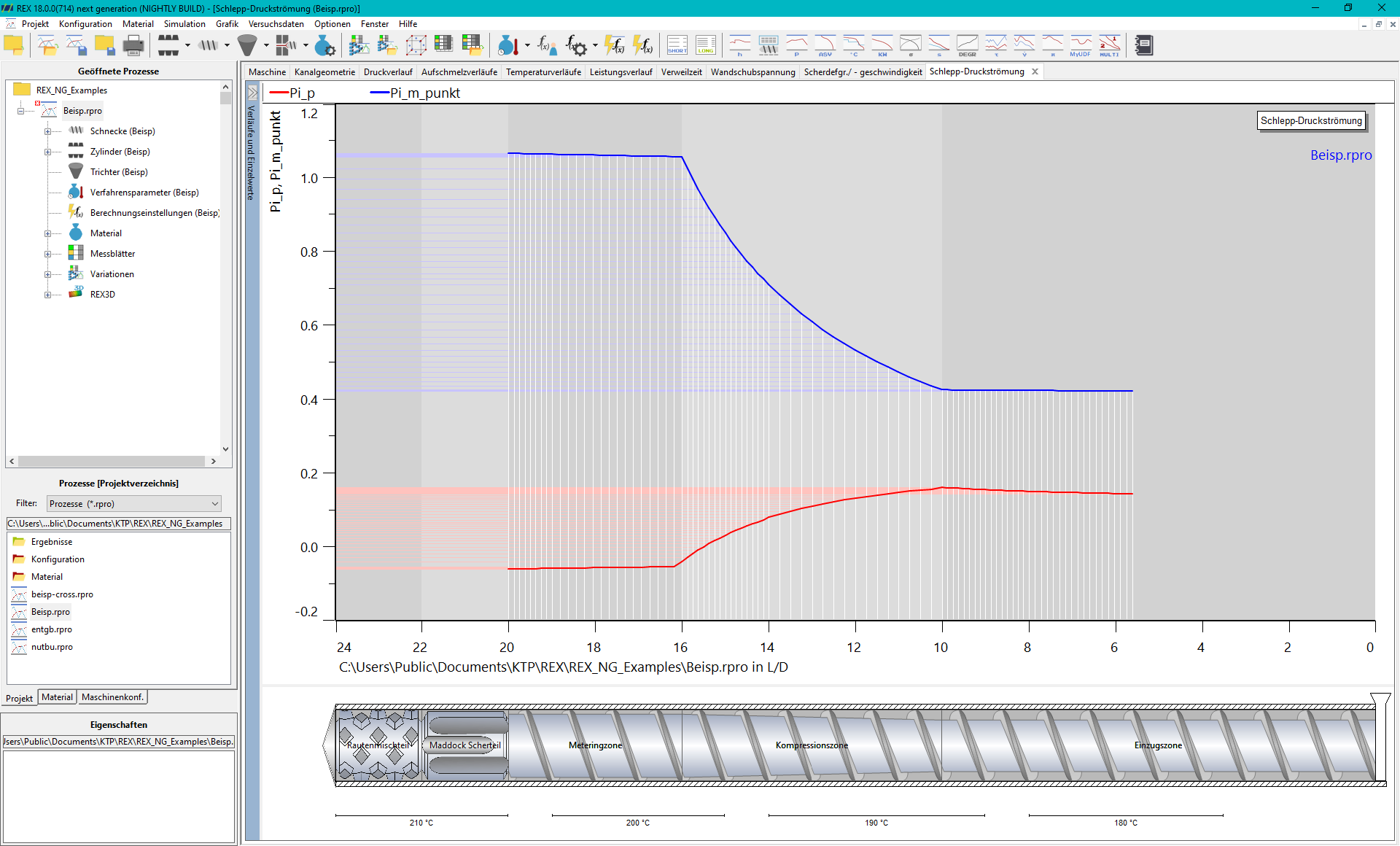

Die Schlepp-Druckströmung ist ein wichtiger Mechanismus im Plastifizierprozess eines Schneckenextruders. Sie beschreibt das Zusammenspiel zwischen der durch die Schneckenrotation verursachten Schleppströmung und der durch den Druckunterschied entlang der Schnecke erzeugten Druckströmung. Beide Strömungsarten wirken auf den Materialfluss und beeinflussen den Durchsatz und die Qualität des extrudierten Materials. In der technischen Analyse werden der dimensionslose Durchsatz (πm˙πm˙) und der dimensionslose Druckgradient (πpπp) als wesentliche Kenngrößen grafisch dargestellt. Aufrufen des Diagramms
Beschreibung der Kenngrößen
- Dimensionsloser Durchsatz (πm˙πm˙): Der dimensionslose Durchsatz beschreibt die Förderleistung des Extruders in Abhängigkeit von den Strömungsverhältnissen und der Schneckengeometrie. Dieser Wert wird durch das Verhältnis des tatsächlichen Massendurchsatzes zu einem normierten Referenzwert dargestellt. Ein hoher dimensionsloser Durchsatz weist auf eine effiziente Materialförderung hin, während ein niedriger Wert auf potenzielle Blockaden, hohe Reibung oder unzureichende Förderung hindeuten kann. Im Diagramm wird der Verlauf des dimensionslosen Durchsatzes als eine Kurve dargestellt, die entlang der Schneckenlänge verläuft. Diese Kurve gibt Aufschluss darüber, wie der Durchsatz in den verschiedenen Zonen der Schnecke variiert – von der Einzugszone über die Plastifizierzone bis hin zur Austragszone.
- Dimensionsloser Druckgradient (πpπp): Der dimensionslose Druckgradient beschreibt die Druckänderung entlang der Schnecke. Dieser Gradient ist ein Maß dafür, wie stark der Druck in den verschiedenen Abschnitten des Extruders zunimmt oder abnimmt. Er ist entscheidend für das Verständnis der Druckströmung, die durch den Druckunterschied entlang der Schnecke angetrieben wird. Ein positiver Druckgradient bedeutet, dass der Druck entlang der Schnecke zunimmt, während ein negativer Druckgradient auf eine Druckentlastung hindeutet. Diese Druckänderungen beeinflussen maßgeblich die Scherbeanspruchung des Materials und somit auch die Homogenität und Qualität der Schmelze. Der Verlauf des Druckgradienten wird ebenfalls über die Schneckenlänge als separate Kurve dargestellt und gibt Einblick in die Druckverteilung entlang der Schnecke.
Interpretation des Diagramms
Zusammenspiel von Schlepp- und Druckströmung: In einem idealen Extrusionsprozess arbeiten Schleppströmung (durch Schneckenrotation) und Druckströmung (durch Druckgradient) im Gleichgewicht zusammen. Die Schleppströmung fördert das Material entlang der Schnecke, während der Druckgradient zusätzliche Kräfte bereitstellt, um den Materialfluss zu unterstützen oder zu regulieren.
Verlauf des dimensionslosen Durchsatzes: Typischerweise zeigt der dimensionslose Durchsatz in der Einzugszone einen langsamen Anstieg, da das Material hier zunächst verdichtet wird. In der Plastifizierzone, wo das Material zu schmelzen beginnt, kann der Durchsatz stark ansteigen, da das Material fließfähiger wird. In der Austragszone sollte der Durchsatz konstant bleiben, um eine gleichmäßige Förderung des geschmolzenen Materials sicherzustellen.
Verlauf des dimensionslosen Druckgradienten: Der Druckgradient variiert je nach Schneckengeometrie und Materialeigenschaften. In Bereichen mit hoher Kompression oder engeren Schneckengängen kann der Druckgradient ansteigen. In Entgasungszonen oder am Ende der Schnecke sinkt der Druck oft ab, um eine Entlastung des Materials vor dem Austritt zu ermöglichen.
Einfluss der Schneckengeometrie
Die Geometrie der Schnecke, wie Gangbreite, Gangtiefe und Gangsteigung, beeinflusst direkt den Verlauf sowohl des dimensionslosen Durchsatzes als auch des Druckgradienten. Veränderungen in der Geometrie, wie beispielsweise Verdichtungszonen oder Mischsegmente, führen zu signifikanten Änderungen in den dargestellten Kurven und können zu plötzlichen Anstiegen oder Abfällen in beiden Kenngrößen führen. Optimierungspotential
Die Analyse der Schlepp-Druckströmung und der zugehörigen Kenngrößen ermöglicht eine gezielte Optimierung des Extrusionsprozesses:
Anpassung der Schneckengeometrie: Durch die grafische Darstellung lassen sich Zonen identifizieren, in denen der Durchsatz ineffizient ist oder wo der Druckgradient zu stark ansteigt. Entsprechende Anpassungen in der Schneckengeometrie, wie eine Verringerung der Gangbreite oder eine Änderung der Gangsteigung, können vorgenommen werden, um den Prozess zu optimieren.
Optimierung des Druckprofils: Der dimensionslose Druckgradient gibt Hinweise darauf, wo im Prozess möglicherweise Druckverluste auftreten oder wo das Material übermäßig komprimiert wird. Eine Optimierung des Druckprofils kann dazu beitragen, Materialüberhitzung zu vermeiden und die Homogenität der Schmelze zu verbessern.
Fazit
Die grafische Darstellung des dimensionslosen Durchsatzes (πm˙πm˙) und des dimensionslosen Druckgradienten (πpπp) bietet wertvolle Einblicke in den Materialfluss und die Druckverteilung im Schneckenextruder. Durch die sorgfältige Analyse der Kurven können Engpässe im Materialfluss, ineffiziente Druckverhältnisse oder potenzielle Überlastungen des Materials erkannt und gezielt durch Anpassungen im Prozess oder in der Schneckengeometrie behoben werden.
